混凝土結(jié)構(gòu)加固修補專用（高強砂漿）

聯(lián)系人： 13377786679張工

一.[用途]

1．用于混凝土表面缺損的修補加固、凹凸表面的抹平；
2．保護層的加厚、舊混凝土表面修復(fù)等；
3．提高混凝土的耐久性，延長混凝土使用壽命，阻止以水為載體的酸、堿、鹽、CO2、SO3等介質(zhì)對混凝土的侵蝕
4．所含阻銹成分具有低氯離子擴散率的防腐蝕功能，有效阻止除冰鹽、凍融對鋼筋的銹蝕和破壞；

5．修補厚度大于5mm。

二.[產(chǎn)品特點]:

1. 耐久性與混凝土同步，榮達(dá)信聚合物耐久性高強修補料是由進口乳液和無機粉料雙組分組成，是一種既具有高分子材料的粘接性，又具有無機材料耐久性的新型混凝土修補材料；
2.抗壓強度高，固化迅速，粘接性能好；
3.有很好的保水性能和抗裂性、高耐堿性、耐紫外線；
4.操作簡便，可潮濕基層施工，健康環(huán)保。
三.[產(chǎn)品用途]:
1.適用于混凝土梁柱界面加大加固補強。
2.適用于機器底座、地腳螺栓等設(shè)備基礎(chǔ)灌漿。
3.建筑物的梁、板、柱、基礎(chǔ)、地坪和道路的補強、搶修、加固。
4.地鐵、隧道、地下等工程逆打法施工縫的嵌固。

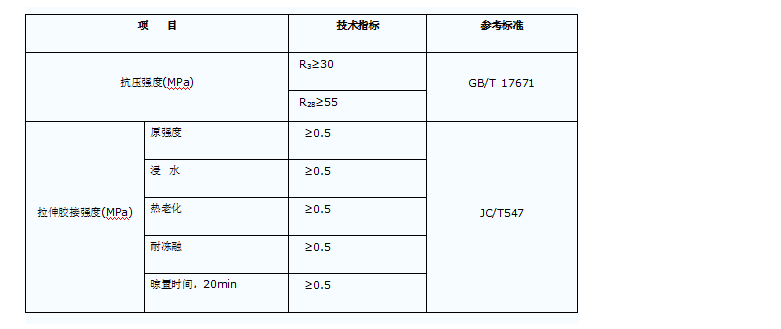

5.以及鋼結(jié)構(gòu)（鋼軌、鋼架、鋼柱等）與基礎(chǔ)固定連接的二次灌漿。 技術(shù)指標(biāo) 項目 技術(shù)指標(biāo) 參考標(biāo)準(zhǔn)

抗壓強度試驗方法執(zhí)行GB/T17671《水泥膠砂強度檢驗方法》；
拉伸粘接強度的測定執(zhí)行JC/T547《陶瓷墻地磚膠粘劑》。
四.[產(chǎn)品用法]:
1.基層要求及處理：

基層表面應(yīng)平整、粗糙、清潔、無油污、無浮灰，不應(yīng)有起砂、空鼓、裂縫等現(xiàn)象。施工前應(yīng)用高壓水沖洗并保持潮濕狀態(tài)，但不得有積水； 界面粘接力要求極高時，可預(yù)先涂刷加固型界面處理劑。
2.材料配制：

將粉料:乳液按質(zhì)量比6:1稱取放置（體積比為3:1）； 將實際用量80%的乳液倒入粉料中攪拌均勻，再將剩余的20%乳液逐漸 倒入并攪拌均勻無結(jié)塊，配好的漿料應(yīng)保證在1小時內(nèi)用完； 夏季高溫施工時如發(fā)現(xiàn)已攪拌好的高強修補料變稠，可適當(dāng)加入少量的乳液攪拌后繼續(xù)使用。
3.施工：

在潮濕的混凝土基層表面先均勻涂一遍聚合物耐久性高強修補料稀漿（粉料:乳液按質(zhì)量比2:1配制），邊涂刷邊攤鋪耐久性高強修補料； 聚合物耐久性高強修補料一次施工面積不宜過大，應(yīng)分條和分塊錯開施工，每塊面積不宜大于10m2，錯開施工的間隔時間不應(yīng)小于24小時。分層施工時，留縫位置應(yīng)互相錯開； 聚合物耐久性高強修補料攤鋪完畢后應(yīng)立即壓抹，并宜一次抹平，不宜反復(fù)抹壓。遇有氣泡時應(yīng)刺破壓緊，表面應(yīng)密實； 立面或頂面的面層厚度大于10mm時，應(yīng)分層施工。每層抹面厚度宜為5～10mm，待前一層指觸干時方可進行下層施工。
4.養(yǎng)護：

聚合物耐久性高強修補料施工后，表面指觸干燥即應(yīng)進行噴霧養(yǎng)護或覆蓋塑料薄膜、麻袋，塑料薄膜四周應(yīng)封嚴(yán)。潮濕養(yǎng)護期間如遇寒流或下雨應(yīng)加以覆蓋，養(yǎng)護溫度不得低于5℃； 聚合物耐久性高強修補料施工24小時后，應(yīng)先潮濕養(yǎng)護7天，再進行自然養(yǎng)護，潮濕養(yǎng)護時表面不得有積水，養(yǎng)護期達(dá)到28天后方可使用。
五.[包裝與貯存]:
1. 包裝：粉料50kg/袋、乳液20kg/桶；
2. 存放在5℃以上通風(fēng)干燥處并防止陽光直射；冬天應(yīng)防止凍結(jié)；
3. 保質(zhì)期為6個月。超出保質(zhì)期后應(yīng)復(fù)檢合格方可使用。
六.[注意事項]:
1. 施工的環(huán)境溫度宜為10～35℃，當(dāng)施工溫度低于5℃時，應(yīng)采取加熱保溫措施，不宜在下雨、大風(fēng)環(huán)境、氣溫高且有太陽直射的環(huán)境中施工；
2. 不應(yīng)在養(yǎng)護期少于3天的水泥基層上施工；
3. 高強修補料乳液應(yīng)避免太陽直射，冬天應(yīng)防止凍結(jié)；
4. 施工時要帶防護鏡，如不小心進入眼睛，立即用清水沖洗；
5. 已硬化后的材料可作廢料處理。 驗收 施工驗收應(yīng)按設(shè)計要求及現(xiàn)行《鋼筋混凝土工程施工驗收規(guī)范》（GB50204）的有關(guān)規(guī)定執(zhí)行。
